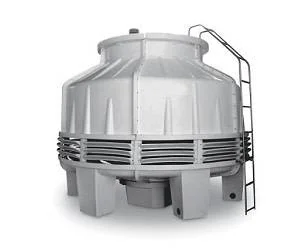

برج خنک کننده
برج خنک کننده دستگاهی است که برای خنک کردن آب از آن استفاده میکنند . این دستگاه نوعی مبدل حرارتی است که با برقراری تماس بین آب و هوا باعث خنک شدن آب گرم می شود.

برج خنک کننده چیست؟

برج خنک کننده (Cooling Tower) دستگاهی است که به منظور خنک کردن آب به کار می رود. از این سیستم برای کاهش دمای آب مورد استفاده در فرآیندهای خنک کاری در صنایع مختلف استفاده میشود. در واقع جهت جلوگیری از هدر رفت آب و صرفه جویی و بهینه سازی مصرف آب، با استفاده از کولینگ تاور ، دمای آب کاهش یافته و مجدداً به چرخه خنک کاری بازگردانده می شود.

 انواع کولینگ تاور از نظر شکل ظاهری

1.کولینگ تاور مکعبی:

برج خنک کننده فایبرگلاس مکعبی علاوه بر شکل هندسی چهار وجهی بدنه ای از جنس فایبر گلاس دارد برج مکعبی می تواند هم از نوع  جریان متقاطع و هم از نوع جریان مخالف باشد. این نوع برج خنک کننده به دلیل سادگی طراحی و اجرا دارای طرفداران زیادی در بازار می باشد و همچنین تمامی اجزا بدنه برج خنک کننده  از جنس فایبرگلاس می باشد که دارای مقاومت بالا در برابر خوردگی و زنگ زدگی دارد. این نوع  از برج های خنک کننده از سایز های کوچک تا تناژ های بالا قابل استفاده است .

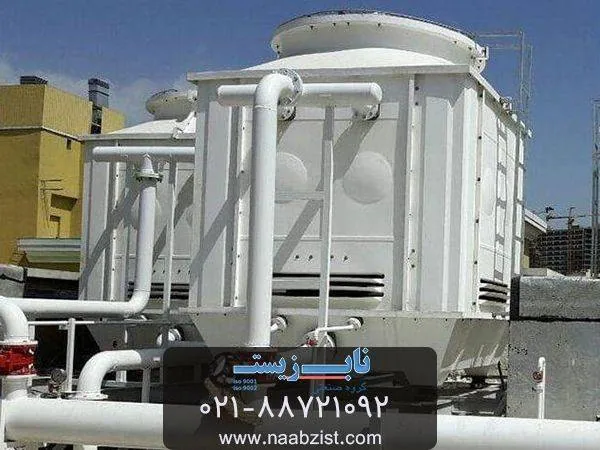

کولینگ تاور مکعبی

2.کولینگ تاور مخروطی:

برج خنک کننده مخروطی علاوه بر شکل هندسی بدنه ای از جنس فایبر گلاس دارد شکل طراحی این نوع برج موجب می شود 30% بازدهی خنک سازی این دستگاه با مکش طبیعی متقابل آب و هوا صورت پذیرد.

این امر موجب می گرد تا مصرف انرژی تا اندازۀ قابل توجهی کاهش یابد. همچنین تمامی اجزا بدنه برج خنک کننده  از جنس فایبرگلاس می باشد که دارای مقاومت بالا در برابر خوردگی و زنگ زدگی دارد. این نوع  از برج های خنک کننده از سایز های کوچک تا تناژ های بالا قابل استفاده است.

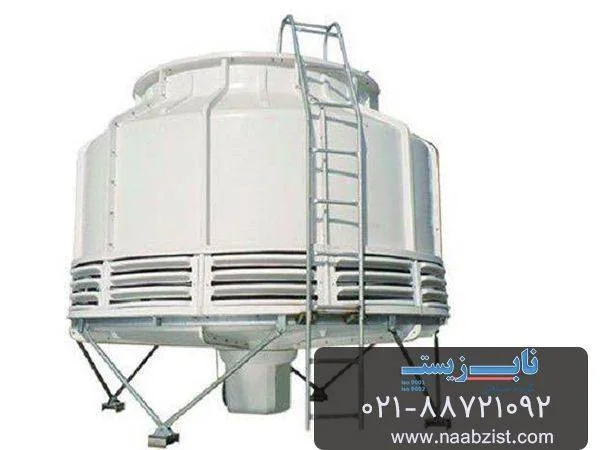

کولینگ تاور مخروطی

کولینگ تاور گرد بهتر است یا کولینگ تاور مکعبی؟

با مقایسه کامل ویزگی های برج خنک کن مکعبی نسبت به برج خنک کن گرد پر واضح است که کدامیک بهتر میباشد. مواردی که مورد بررسی قرار گرفته است به شرح زیر میباشد:

1.سیستم توزیع آب

در برج های خنک کن گرد از سیستم پاشش آب Sprinklerhead استفاده شده که یک سیستم محرک بوده و معمولا دچار مشکلات متعددی مانند گرفتگی سوراخهای لوله و همچنین جام کردن بدلیل خرد شدن بلبرینگ ها میباشد .

با توجه به اینکه شاخک های جانبی فقط قسمت زیرین خود را خیس می نمایند ، در صورت حرکت نکردن اسپرینکلر قسمت زیادی از پکینگ خشک مانده و راندمان دستگاه به شدت کاهش می یابد . در برج های خنک کن مکعبی از سیستم نازل های ضد رسوب مربع پاش Dek Spray براساس طرح Brentwood آمریکا استفاده می گردد که یک سیستم ثابت بوده و به بهترین حالت ممکن آب بر روی پکینگ ها توزیع می گردد .

2.سیستم کاهش سرعت

در برج های خنک کن گرد از سیستم کاهش دور تسمه و پولی استفاده می گردد که این امر باعث افزایش لرزش سیستم و اتلاف راندمان می شود ، ضمن اینـکه کارکرد تسـمه ها در معرض بخـار آب و نور آفتاب باعث استحلاک سریع تسـمه ها شده و سـیستم نیازمند تعویض متـوالی تسمه به عنـوان قـطعه مصرفی می باشد .

در برج های خنک کن مکعبی با سایز کوچک از الکتروموتورهای دور پایین بصورت کوبل مستقیم با فن استفاده شده که دارای کمترین لرزش و بالاترین راندمان می باشد . در برج خنک کن پیشنهادی با سایز بزرگتر این شرکت نیز از سیستم کاهش دور توسط گیربکس استفاده میشود که مزایای قابل توجهی نسبت به سیستم کاهش دور تسمه، پولی دارد.

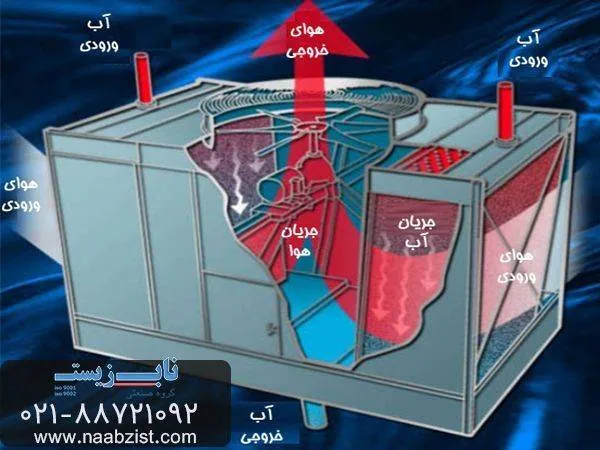

سیستم هوادهی برج خنک کننده

3.سیستم هوادهی

در برج های خنک کن گرد از فن های 4 پره استـفاده شده که دارای هوادهـی پایـینی می باشد . در برج های خنک کن مکعبی این شرکت از فن های 6 و 8 پره استفاده شده که دارای حداقل 50% هوادهی بالاتر در دورهای یکسان است .

4.استحکام بدنه

در برج های خنک کن گرد با توجه به تعداد زیاد قطعات و استـفاده از پیچ و مهره های فلزی فراوان ، همـچنین نازک بودن بدنه  ، استحکام دستگاه پایین بوده و به مرور زمان و بر اثر لرزش دستگاه قسمت های سوراخ کاری شده ترک برداشته و تبدیل به شکستگی در بدنه شده وآب بندی دستگاه دچار مشکلات عدیده می گردد.

برج های خنک کن مکعبی  ساخت این شرکت به گونه ای طراحی شده که دارای کمترین مقدار سوراخ کاری بوده وکمترین میزان فشار برروی پیچ و مهره های موجود وارد میشود. همچنین نقاط تمرکزتنش با استفاده از لایه های اضافی تقویت می گردد.

تمامی لایه های قطعات فایبرگلاس با استفـاده از رزین ایزوفتالیک تولید شده که نسبت به انواع دیگر دارای 2.5 برابر استحکام بالاتر می باشد. همچنین ضخامت قطعات فایبرگلاس درستون ها و تشتک برج ها به 12mm می رسد .

5.اتلاف آب

در برج های خنـک کن گرد با توجه به عدم استـفاده از قطره گیر در اکثر تولیدات ، پرتاب آب از قسمت فن به میزان قابل توجهی اتلاف آب وجود دارد . در برج های خنک کن مکعبی با توجه به وجود قطره گیر میزان پرتاب آب به بیرون به کمترین مقدار خود می رسد .

6.راندمان ترمودینامیکی

برج های خنک کن مکعبی با توجه به پاشش آب یکنواخت و سرعت هوای حدود 3m/s درسطح مقطع یکسان نسبت به برج های خنک کننده گرد دارای میزان خنک کنندگی بیشتری می باشد .( سرعت طراحی هوا در برج های گرد کمتر از m/s 8/1 می باشد ).

گروه صنعتی ناب زیست یکی از معتبرترین تولید کنندگان برجهای خنک کن محسوب میشود. برای اطلاعات کامل و آگاهی از قیمت کولینگ تاور به سایت www.naabzist.com مراجعه یا با شماره 88721092021 تماس بگیرید.

معرفی برج های خنک کننده مکعبی و مخروطی
